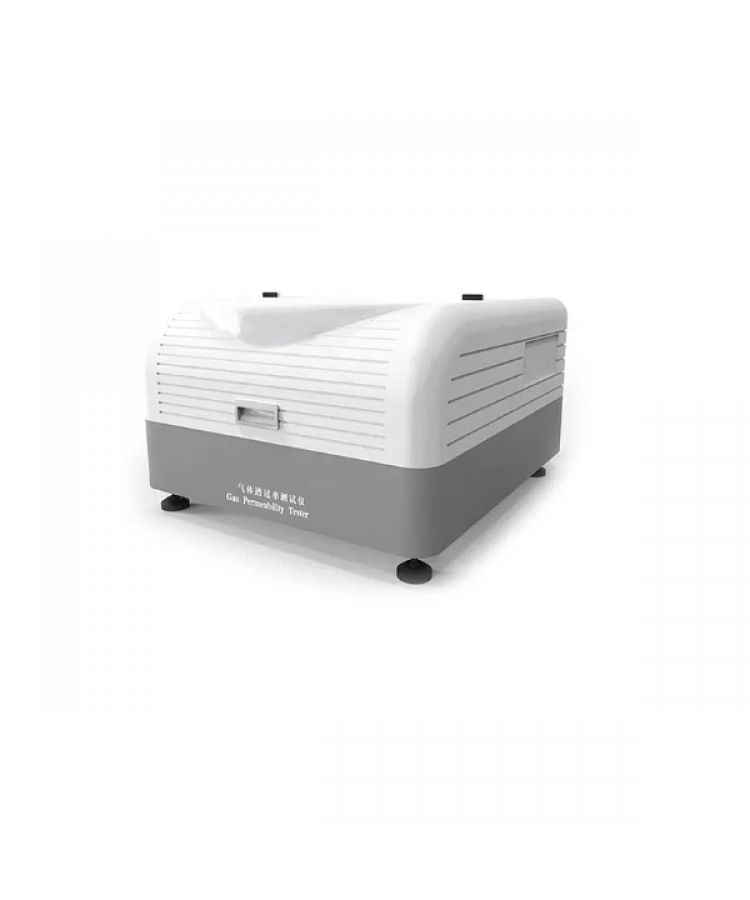

Horizon Tester GTR-G3 Gaz Geçirgenlik Test Cihazı

GTR-G3H Gaz Geçirgenlik Test Cihazı, diferansiyel basınç yöntemine dayalıdır ve gaz iletim hızının (GTR) yanı sıra plastik filmlerin, kompozit filmlerin, yüksek bariyerli malzemelerin çözünürlük katsayısı, difüzyon katsayısı ve geçirgenlik katsayısının belirlenmesinde profesyonel olarak uygulanabilir.

Ürün Özellikleri

- Üç farklı veya eşdeğer numune, tek işlemde bağımsız test sonuçlarıyla ayrı ayrı test edilebilir

- Cihazın test doğruluğunu etkin bir şekilde sağlamak için ithal yüksek hassasiyetli vakum sensörü ve basınç sensörü kullanılır

- Dünyanın ilk su banyosu sıcaklık kontrol sistemi, otomatik sıcaklık kontrolü ve daha geniş bir sıcaklık kontrol aralığı gerçekleştirebilir

- Test sonuçlarının doğruluğunu etkin bir şekilde garanti eden üst ve alt haznelerin ve sensörlerin bağımsız sıcaklık kontrolünü gerçekleştirin

- Kendi geliştirdiği sızdırmaz boru sistemi, sistem hatalarını azaltır ve test sonuçlarını daha doğru hale getirir

- Ölçüm işlemi sırasında üst ve alt hazneler arasındaki sabit basınç farkını sağlamak için test sırasında üst haznenin basıncını gerçek zamanlı olarak ayarlayabilen otomatik basınç tutma fonksiyonu mevcuttur

- Profesyonel işletim sistemine sahip harici 2'si 1 arada PAD, tüm deney süreci otomatik olarak tamamlanır ve sonuçlar otomatik olarak görüntülenir

- Yüksek hızlı vakumlama özelliği, daha kapsamlı gaz giderme, kısa test döngüsü ve yüksek verimlilik

- Orantılı mod ve standart mod olmak üzere iki mod mevcuttur

- Sistem, ekipmanın herhangi bir zamanda normal test durumunda olmasını sağlamak için kendi kendini kontrol etme özelliğine sahiptir.

- Numunenin gaz iletim hızı, çözünürlük katsayısı, difüzyon katsayısı ve geçirgenlik katsayısı tek işlemde elde edilebilir

- Yüksek geçirgenliğe sahip malzemeleri test etmek için kullanıcı gereksinimlerine göre test aralığı genişletilebilir

- İthal edilen bileşenler, cihazın çalışmasını daha kararlı ve güvenilir hale getirir

- Doğru ve evrensel test verileri sağlamak için hızlı kalibrasyon için referans filmi

- Elektrik kesintisinden sonra otomatik kaydetme fonksiyonu ile

- Uygun veri aktarımı için standart RS232 bağlantı noktası

- Tüm test süreci izlenir, otomatik olarak kaydedilir ve tüm süreçte yeniden üretilebilir

Ön koşullandırılmış numune, iki oda arasında sızdırmaz bir bariyer oluşturacak şekilde gaz difüzyon hücresine monte edilir. Önce düşük basınç odası boşaltılır, ardından tüm hücre boşaltılır. Daha sonra boşaltılan yüksek basınçlı odaya bir gaz akışı verilir ve iki oda arasında sabit bir basınç farkı oluşturulur. Gaz, numunenin içinden yüksek basınç tarafından alt tarafa geçer. Numunenin gaz geçirgenliği ve diğer bariyer özellikleri, alt haznedeki basınç değişiklikleri izlenerek elde edilebilir.

Teknik Özellikler

Model                                                     GTR-G3H

Test aralığı                                              0,01～50,000 cm3/m2·24h·0,1MPa (standart hacim)

                                                                     En az 500.000 cm3/m2·24h·0.1MPa (genişletilmiş hacim)

Numune Sayısı                                      3 (bağımsız test sonuçları ile)

Sensör Sayısı                                          3

Test modu                                              3 oda bağımsız

Vakum Çözünürlüğü                              0.1 Pa

Test Odasının Vakum Derecesi             <20 Pa

Test Sıcaklığı                                             5°C~95°C ±0.1°C (standart atmosfer basıncında kuru gaz)

Sıcaklık Doğruluğu                             ±0.1℃

Hava basıncı                                     0.1 MPa～0.8 MPa

Test Gazı                                             O2, N2 ve CO2 (tedarik kapsamı dışında)

Taşıyıcı Gaz Arayüzü                             Ф6

Vakum Boru Çapı                                     1/4"

Düzeltme Yöntemi                             Standart film kalibrasyonu, vakum sensörünün harici kalibrasyonu

Numune Kalınlığı                                     ≤ 3 mm

Numune Boyutu                                     Φ97 mm

Test Alanı                                             38,48 cm2

Enstrüman Boyutu                             740 mm (U) x 415 mm (G) x 430 mm (Y)

Güç kaynağı                                             AC 220V 50Hz

Net ağırlığı                                             50 kg
